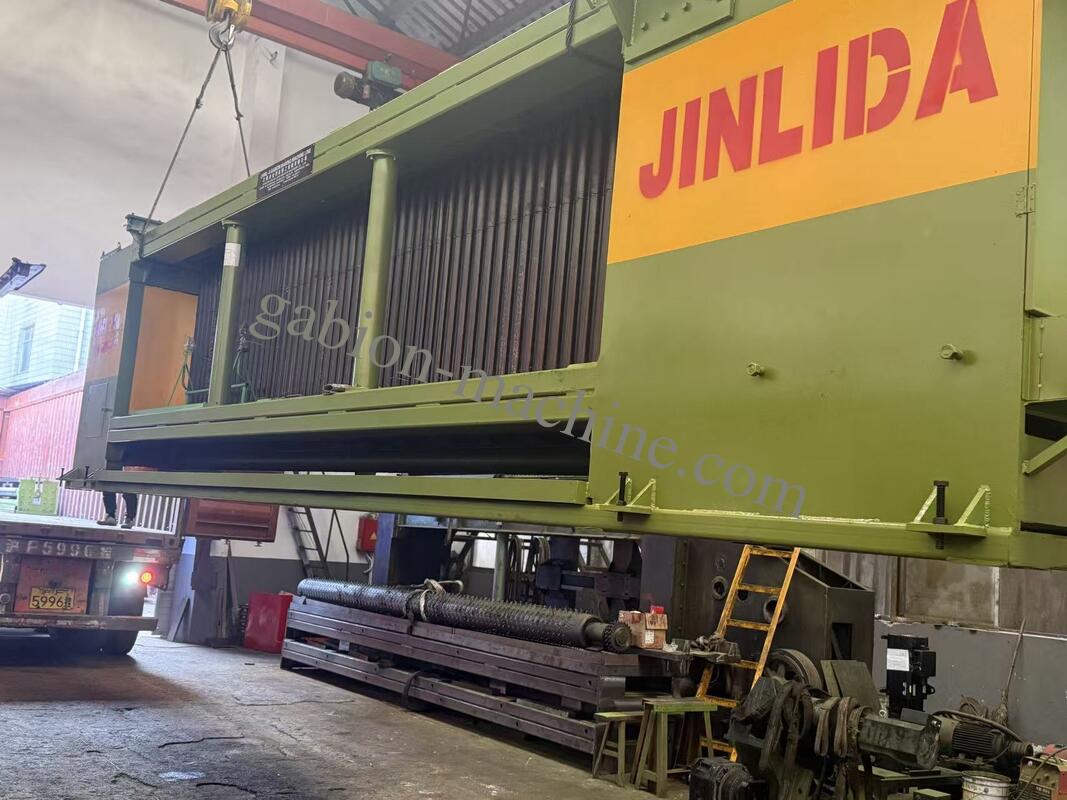

LNWL-5 CNC Gabion Mesh Machine 4300mm Largeur de travail Servo Drive PLC pour la protection de la pente du bord de la rivière

Fil galvanisé (câblage à chaud, revêtement Zn 40-350 g/m2), fil Galfan (alliage Zn-5%Al, résistance à la corrosion 2-3* du zinc pur dans l'eau douce) et fil revêtu de PVC (noyau 2,0-3,4 mm + revêtement PVC 0,4-0,8 mm). The ceramic-coated twist dies and nylon feed rollers prevent coating damage during processing — a critical requirement for river and coastal projects where coating integrity directly determines gabion service life.

À une vitesse nominale de > 28 trous de mailles par minute avec une ouverture de 80*100 mm et un fil galvanisé de 2,7 mm, cela se traduit par environ 50-65 panneaux standard par heure (2*1m).Le débit réel dépend du diamètre du fil (fil plus épais = légèrement plus lent)Dans un essai de production contrôlé de 8 heures avec des bobines de fil pré-étagées, les résultats de l'essai ont été comparés à ceux de l'essai précédent.Le GW-LN430 a produit 432 panneaux utilisables (54 panneaux/heure en moyenne) avec unTaux de ferraille de 0,4%, production maximale quotidienne: environ 400 à 520 panneaux par quart.

Un opérateur dans des conditions de production normales: chargement des bobines de fil (avec grue aérienne ou chariot élévateur à fourchette, pas de levage manuel), sélection des recettes de production sur l'interface de production,surveillance du système de lubrification automatique, en effectuant des contrôles de qualité périodiques (mesure d'ouverture de la maille toutes les 50 panneaux) et en gérant la prise de la maille finie.Une deuxième personne est recommandée pour la manutention des bobines de fil si les bobines dépassent 300 kg ou si l'usine ne dispose pas d'un équipement de levage mécanique..Réaction du monde réel:Les clients rapportent que la conception à opérateur unique réduit les coûts de main-d'œuvre de 50 à 67% par rapport aux machines réglées mécaniquement nécessitant 2 à 3 opérateurs pour une production équivalente.

Le tri-twist est la norme de l'industrie pour la plupart des applications de génie civil: murs de soutènement, protection des pentes, revêtements de berges, aménagement paysager.Le joint de torsion atteint 65 à 75% de la résistance à la traction du fil parent (par test de la norme BS EN 10223-3)Le câble à cinq torsions fournit environ 15-20% de résistance supplémentaire aux joints (80-90% du fil de base) et est spécifié lorsque: a) la hauteur de la structure de gabion dépasse 8 m (charges de surcharge plus élevées),b) une charge dynamique est prévue (corridors ferroviaires), les routes de camions lourds), c) l'ingénieur de conception a spécifiquement demandé une amélioration des spécifications du projet.Règle pratique:si la spécification de votre client ne mentionne pas le type de torsion, 3-twist est la valeur par défaut. si la spécification dit "enhanced twist" ou "5-twist", utilisez le mode cinq-twist.Le GW-LN430 prend en charge à la fois la sélection de paramètres numériques .

Le système central de lubrification automatique s'occupe de la tâche de maintenance n° 1 “ lubrification des roulements ” sans intervention de l'opérateur.Le réservoir d'huile de 3 litres doit être rempli environ tous les 4 à 6 mois (HMI fournit une alerte de bas niveau 14 jours avant le vide)Autres travaux d'entretienTous les jours(10 minutes) ¢ inspection visuelle des guides de câbles, nettoyage de l'écran HMI, vérification de la pression du système pneumatique.Tous les jours(30 minutes)  vérifier l'acuité de la lame de coupe, vérifier l'usure des surfaces des matrices de torsion, vérifier les connexions des câbles du servo-moteur.Mesure mensuelle(2 heures) ️ remplacer l'élément filtrant de lubrification automatique, vérifier le couple de tous les terminaux électriques, calibrer les cellules de charge de tension du fil avec le jauge de ressort de référence.Résultats annuels(1 jour de temps d'arrêt prévu)  remplacer les courroies de freinage, inspecter les espaces libres principaux du roulement, vérifier le diagnostic complet du CPL, remplacer l'huile de la boîte de vitesses (PAO synthétique, 15 litres).Temps d'arrêt imprévu avec une maintenance adéquateLe GW-LN430 est conçu pour 6 000 à 8 000 heures de fonctionnement entre les intervalles de service majeurs.

Oui, il s'agit d'une application principale, les matelas en gabion (0,17-0,50m d'épaisseur * 2,0-4,0m de largeur * 3,0-6.Les panneaux de protection contre l'éclaboussure du lit des rivières sont généralement fabriqués sous forme de filets en rouleau plutôt que de panneaux coupés.La bobine de prise en charge électrique optionnelle du GW-LN430 (2 800 USD) enroule une maille continue sur un tambour de 1,5 m de diamètre pour le transport vers le chantier, où il est coupé en longueur pendant l'installation.Cette approche en forme de rouleau élimine les joints de panneau entièrement dans la direction de la largeur du matelasPour les panneaux de matelas de longueur fixe, le cisaillement intégré produit des coupes propres et carrées sur la largeur complète de 4300 mm à intervalles programmés.
